生產型模組涂布線（MCL）

模組涂布線（MCL）適用于300mm和600mm寬度卷材配置，并提供多種終端運用。在所提供的標準選項中可選擇各種涂布方法適用于一系列包括溶劑、水劑E-beam（電子束）和UV（紫外線）在MCL 上使用。

靈活設計，滿足客戶定制和擴展

MCL 的模組設計均使用預制零部件。全套生產線，甚至可以定制，可以快速發貨，且比同等客戶定制圖紙生產的完整生產線價格更低，且不犧牲機器質量。

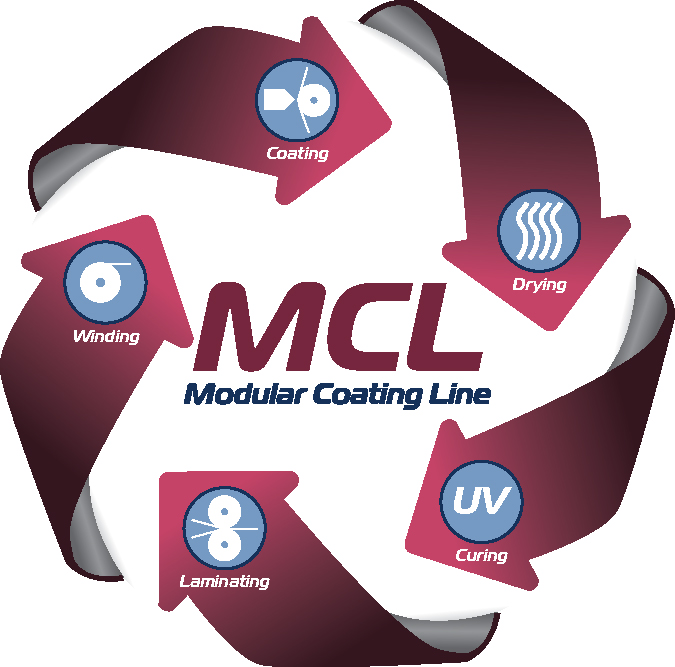

MCL模組設計和配置靈活，高度滿足各種市場需求。.

驅動可預選，適應低速和高速卷材處理。驅動和控制可以實現一體化，通過最大程度的預先布線和布管，實現最節省安裝成本。提供管道系統，將熱源和空氣處理制動器連接至預留的烘箱位置

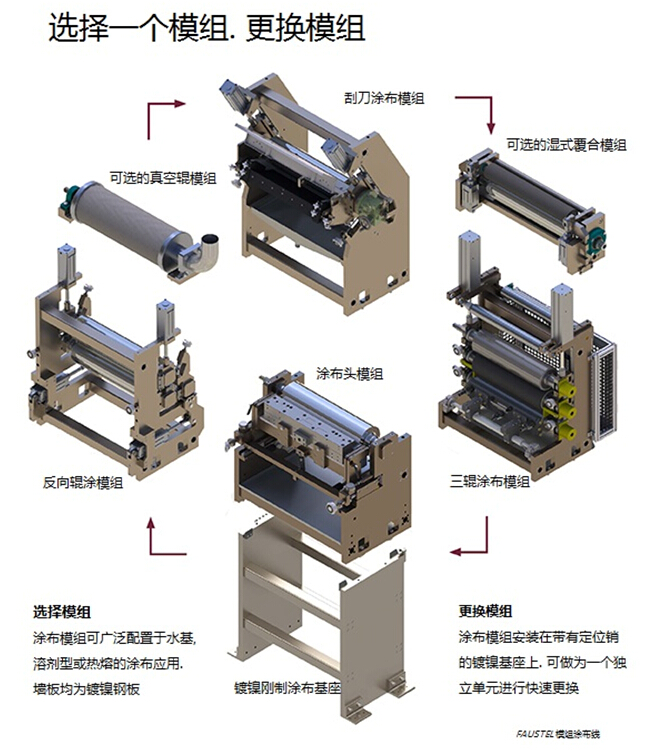

涂布頭模組可以互換，因此MCL可適應廣泛的覆涂方式并滿足廣泛的上膠運用。上膠模組可以根據需要隨時添加。MCL模組構造帶整體驅動，并為每個零部件配控制柜，未來重新配置更簡便且節省現場安裝時間，更省成本。

在涂布頭前增加一個繞性展平輥筒，用于減少卷材處理過程中出現的松垮卷材邊或松垮中心等問題

MCL 包括一個收卷和兩個放卷:主放卷和覆合放卷。

一個懸臂式單輥可以兩個方向進行收放卷。可讀取張力的閉合回路控制保證可調整的和持續的張力。位于軸端的輥筒軸承及配套的軸承轉接接頭便于輥筒進行拆卸。收卷裝置包括一個變頻電機\懸臂式氣脹軸和一個全尺寸轉接接頭。

輥筒推車支持610毫米(24英寸)直徑，重量高達227千克(500磅)的輥筒，及最大635毫米(25英寸)紙芯。

靜電消除器由位于主放卷和主收卷處的兩個單面、非接觸式的電離輻射裝置起作用。

糾邊
箔處理包裝
等離子體涂層輥筒用于自纏PSA
帶自動黏接和轉換單元的轉塔
雙端固定軸
用于單輥收卷的壓輥

干式覆合單元包括一個雙壁鍍鉻覆合輥并可加熱的，以及雙位覆合冷卻輥。帶調節限位塊的壓輥，最大可承載150PLI(26扭/毫米)。全封閉的安全防護欄保護操作員不受運行中部件的傷害，同時還提供一個可移動面板便于操作員進入維護設備。

可選的濕式覆合模組，可直接聯到三輥涂布模組于實現快速更換覆合配置

在兩個基材進布方向提供弓形展平輥。

旋轉接頭和管路
熱水單元
熱油單元
冷卻單元
濕式覆合單元

單區，高效的氣加熱浮式烘箱帶雙壁箱體。烘箱外箱體由鍍鋁板制造，包括上風嘴，下風嘴（用以穩定基材）以及獨立的空氣處理裝置。三米烘箱帶有雙層玻璃觀察窗的通道門使烘箱平時進行穿布和清潔工作更容易。

烘箱出口糾邊單元包括電機一體化驅動器，超聲波感應頭和導向輥。

可額外增加3米長的烘箱區
電熱代替燃氣爐
HEPA濾波器
皮帶或惰輥支撐
對流式
帶手動關閉的烘箱循環
LEL 溶劑型涂料監控
不銹鋼烘箱內墻
上浮下吹的冷卻區域
UV紫外線固化單元，可使用于單或雙排非惰性操作或是單排氮氣惰性操作
E-beam(電子束)固化

Faustel設計并整合的控制系統，包括一個主操作員臺、本地操作員基站、區域驅動系統和帶開放源碼可編程邏輯控制器請致電Faustel 001-262-253-3333咨詢最新的模組涂布線詳細信息。

請致電福斯特爾262-253-3333咨詢新模組覆涂線詳細信息。
